高壓無功補償裝置系列
概述

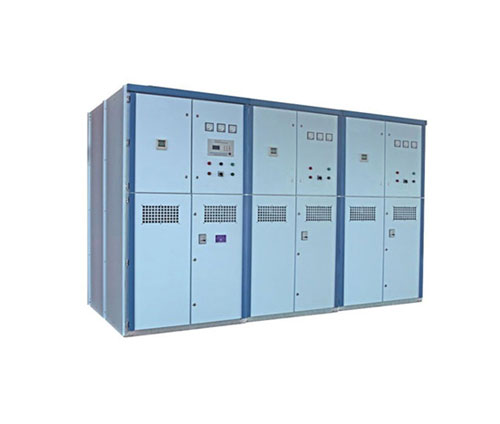

HVC型自動無功補償裝置可根據系統負荷無功變化自動補償6～10kV系統所需的無功功率，提高系統的功率因數，減小系統的電壓波動，穩定系統的電壓，改善電能質量，降低線路的損耗。
HVC型自動無功補償裝置由高壓控制系統、電容器組微機保護單元、電容器專用投切開關、避雷器、電流互感器、放電線圈、電容器、電抗器、柜體（框架或戶外箱變）及其二次附件組成。
功能特點
1． 顯示功能：控制器可顯示系統的電壓、電流、有功功率、無功功率、功率因數、諧波電壓百分比、電容器開入開出狀態等參數。
2． 參數設置功能：可在線設置無功上、下限，電壓上、下限，電容器投切延時等參數。
3． 手/自動投切功能：無功補償裝置配有手/自動轉換開關，控制方式靈活，可通過控制器控制電容器組的投切，也可通過手/自動轉換開關轉換，實現對電容器組的手動投切。
4． 投切開關選擇靈活：可選擇分斷能力強的真空斷路器，也可選擇機械壽命高的真空接觸器。
5． 諧波抑制功能：可根據系統諧波情況選擇適當電抗率的電抗器，以達到濾波及抑制諧波功能。
6． 通訊功能：控制器具有RS-485，RS-232通訊接口，可本地和遠程與后臺進行通訊，也可通過電話線、無線電、載波、微波等通道實現更遠距離的通訊。
7． 五防聯鎖功能：無功補償裝置配有電磁鎖，在帶電的情況下，裝置的柜門不能打開，可防止有人誤入帶電的柜體內，對人身的安全起到保護作用。
8． 保護功能：具有過壓、欠壓、過流、短路、拒動及電容器內部故障保護功能，故障時切除并閉鎖電容器組，不影響其它電容器組的運行。
9． 控制器自動檢測系統的電壓、電流，通過微電腦計算系統的無功功率，根據控制器設置的無功上、下限值自動控制電容器組的投切，使系統的功率因數始終保持在良好狀態。
技術參數
1． 適用電壓：6～10kV
2． 相數：三相
3． 頻率：50Hz
4． 裝置的安裝容量：300kvar～6000kvar
5． 分組數：4組及以下
6． 電抗器：根據用戶現場諧波情況選配
7． 控制電壓：220VAC或220VDC
8． 采樣信號：電壓互感器二次電壓（100V）；電流互感器二次電流5A（注：若電流互感器二次為1A，則在設備采購時應特殊注明）

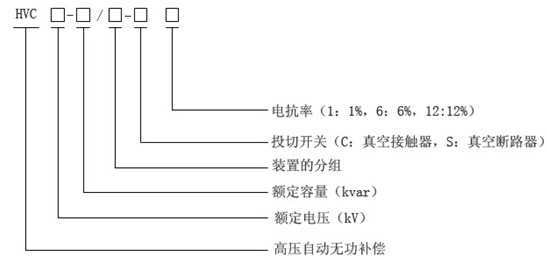

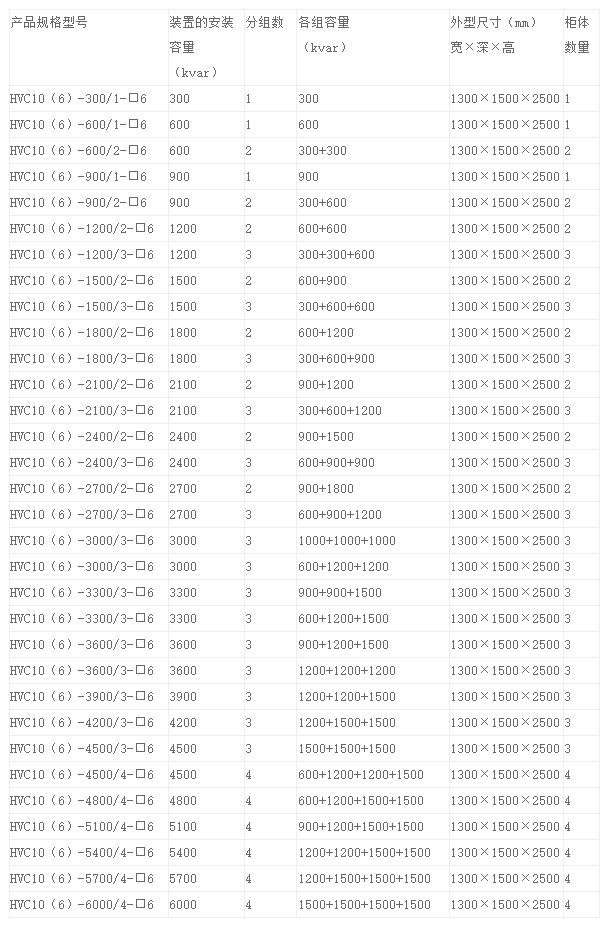

選型表
選型原則
1． 在滿足現場補償精度的情況下，盡量選擇分組數少的無功補償裝置，因為電容器的組數越多，則投切次數越多，與系統發生諧振的機率越大；同等容量的無功補償裝置電容器組數越多，則設備的造價越高；
2． 同樣補償容量的裝置，應選擇等容投切的方式，等容投切可使各組電容器組運行時間相對平衡 ，在滿足補償精度的情況下可延長設備的使用壽命；
3． 可根據用戶現場的實際容量及電容器的臺數設置單星形開口三角保護或雙星形中性點不平衡電流保護。
