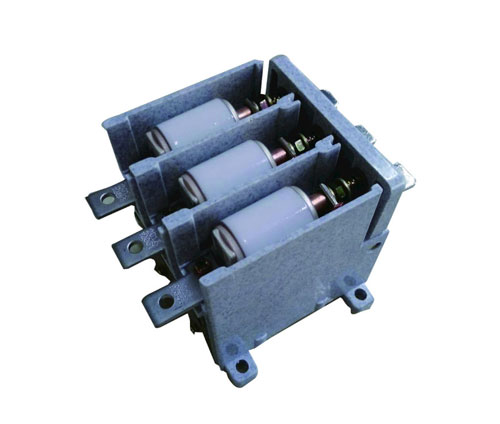

CKJ5-1.14KV系列
CKJ5 系列交流真空接觸器適用于交流 50Hz，主回路額定工作電壓1.14kV 及以下等級，額定工作電流 630A 及以下等級的電力系統中，用于接通與分?jǐn)嚯娐贰＿m用于控制交流電動機的頻繁起動和停止，可與各種保護裝置組成磁力起動器，廣泛應用于電力系統、石油、化工、煤礦、冶金和電氣化鐵道等各個領域。
二、工作條件
1． 環境溫度：-25℃~40℃。
2． 海拔高度：不超過 2000m.
3． 相對濕度：大氣的相對濕度在周圍空氣溫度為 40℃時不超過 50%，在較低的溫度下允許有較高的相對濕度，最濕月的平均溫度為 20℃時，月平均最大相對濕度為 90%，并考慮到因溫度變化發生在產品表面上的凝露。
4． 工作環境：無雨雪侵襲、明火、爆炸危險及強烈振動的場合。
5． 安裝條件：安裝面與垂直面傾角不超過±15°。
6． 污染等級：Ⅲ級。
7． 安裝類別：安裝類別第 3 類。
三、產品型號及其意義
額定電壓 額定電流 交 流 真 空接 觸 器
四、結構及工作原理
本接觸器主要由真空開關管、絕緣基座、電磁操作機構等部分組成?？刂齐娫唇油〞r，銜鐵吸合并帶動拐臂轉動，真空開關管的動觸頭在自閉力和觸頭彈簧的共同作用下與靜觸頭閉合，接通主回路。當控制電源切斷時，電磁保持力消失，分閘彈簧使銜鐵釋放，轉動拐臂，拉開真空開關管的動觸頭 ，接觸器釋放，斷開主回路。
五、產品技術參數
額定電壓： 1140V
機械壽命： 100 萬次
電壽命（AC4）：6 萬次
控制電源電壓： 36V、127V、220V、380V，或根據用戶要求定制

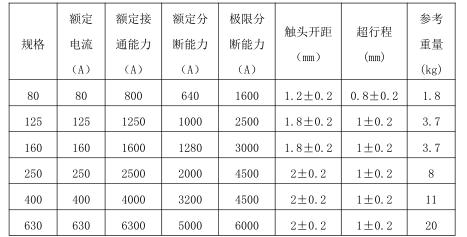

其它參數見下表：
產品外形與安裝尺寸：
不同規格的產品尺寸略有差異，有兩種安裝尺寸可供選擇（推薦選用I 型）：

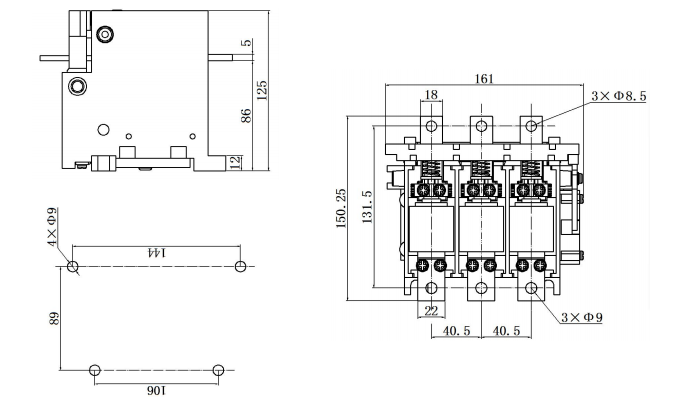

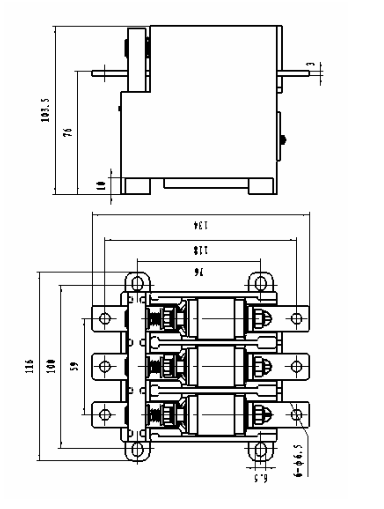

圖1 CKJ5－80/1.14KV

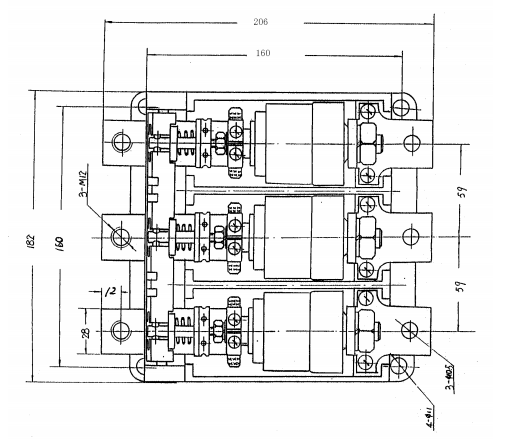

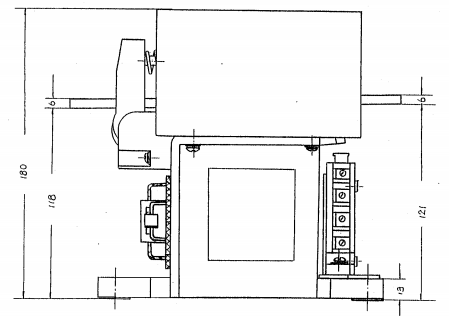

CKJ5-125-160/1.14KV 外形尺寸圖

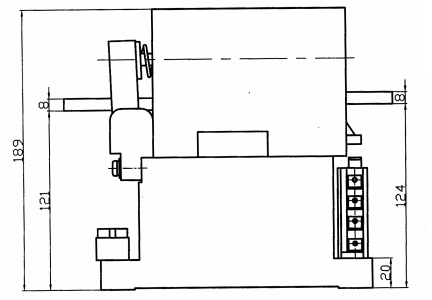

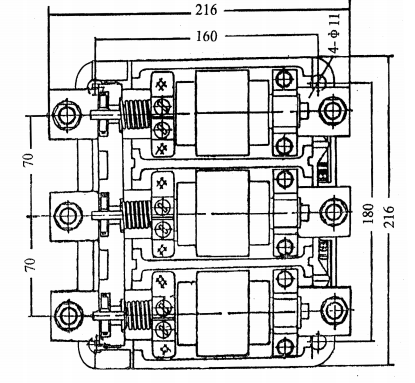

CKJ5-250/1.14KV 外形尺寸圖
CKJ5-400/1.5KV 外形尺寸圖

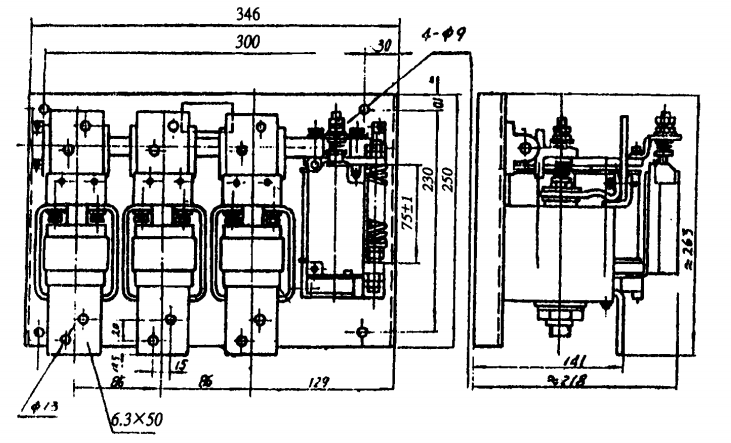

CKJ5-630/1.14KV 外形尺寸圖
